Kali ini kita akan membahas sedikit tentang mainbord LG dengan type LK311/310 atau LD330,dikarenakan untuk penggantian mainboard dengan type yang sama terkadang kita mengalami kendala dalam masalah spare part.seperti contohnya main board type 32LF20FR  FHD.
Mainboard type LK310/311 atau LD330 bisa diaplikasikan terhadap panel dari type 19" s/d 32 atau yang lain.

Didalam mainboard type tersebut terdapat fitur option yang dapat dirubah untuk disesuaikan dengan type panel yang akan dipasang.
Lebih enak lagi socketnya pun sudah ready juga untuk pilihan tersebut.
Sekarang kita bahas beberapa langkah untuk modifikasi mainboard ini untuk dipasangkan dengan panel type 32"FHD LG32LF20FR,dari type mainboard 22"
1.Sesuaikan socket power/tegangan input di mainboard dengan powersupply aslinya,atau bisa juga dengan mengganti socket input tegangan,sesuaikan juga komponen pendukung switch on untuk type yang akan dipakai.

Perhatikan gambar berikut:
2.Sesuaikan option tegangan untuk panel 5v/12v dengan merubah posisi L 1005/1006,juga merubah nilai r start R1065 33k untuk 26"/322" dan 10k untuk 19' dan 22".

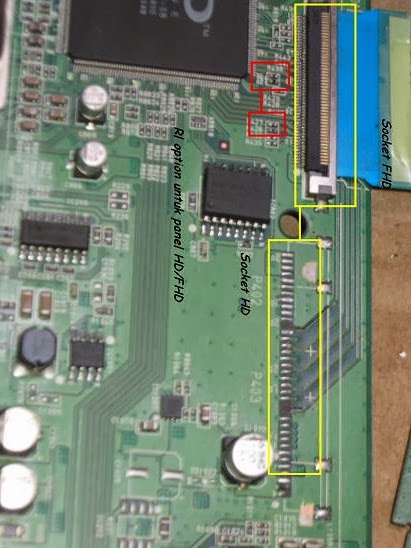

3.Merubah option panel type pada pad R898,R898,R8010,danR8011.
Sesuaikan dengan type panel yang dipakai.

4.Jangan lupa juga merubah/mengganti socket LVDS sesuai type panel.
5.Untuk perubahan yang lain bisa anda sesuaikan sendiri,seperti panel key atau remote sensor
Kita telah menguji perubahan ini pada beberapa type.


Semoga bermanfaat.
